一、概述
K型铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等优点，铠装热电偶与装配式热电偶一样，作为测量温度的传感器，通常铠装热电偶和显示仪表、记录仪和电子调节器 配套使用，同时，铠装热电偶亦可以作为装配式热电偶的感温元件。铠装热电偶可以直接测量各种生产过程中从0℃～1100℃范围内的液体、蒸汽和气体介质以及固体表面的温度。通过对铠装热电偶各项参数及特征的介绍，大家应该对此有了更深层的了解。热电偶是需要根据实际情况和要求来选取的，并非通用的，选择***适宜的产品才能给生产带来有益的 效果，否则只会徒增烦恼，给质量带来不必要的困扰。
一般可以测量0～1300℃范围内的气体、液体和蒸汽及固体表面或内部温度，可以配套数字仪表、记录调节仪表、PLC、数据采集器或计算机使用，作为新一代的温度传 感器，它可广泛用于冶金、石油、化工、电力、轻工、纺织、食品、国防及科研等各部门。
二、产品标准
1、热响应时间不大于下表的规定：(s)
直 径(mm) | 热电偶 | |
绝缘式 | 接壳式 | |
2.0 | 0.5 | 0.4 |
3.0 | 1.2 | 0.6 |
4.0 | 2.5 | 0.8 |
5.0 | 4.5 | 1.2 |
6.0 | 6.0 | 2.0 |
8.0 | 8.0 | 4.0 |
2、外径和名义长度标准规格
铠装热电偶外径d (mm) | |||||
Φ8 | Φ6 | Φ5 | Φ4 | Φ3 | Φ2 |
50 | 50 | 50 | 50 | 50 | 50 |
75 | 75 | 75 | 75 | 75 | 75 |
100 | 100 | 100 | 100 | 100 | 100 |
150 | 150 | 150 | 150 | 150 | 150 |
200 | 200 | 200 | 200 | 200 | 200 |
250 | 250 | 250 | 250 | 250 | 250 |
300 | 300 | 300 | 300 | 300 | 300 |
400 | 400 | 400 | 400 | 400 | 400 |
500 | 500 | 500 | 500 | 500 | 500 |
750 | 750 | 750 | 750 | 750 | 750 |
1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
1250 | 1250 | 1250 | 1250 | 1250 | |
1500 | 1500 | 1500 | 1500 | 1500 | |
2000 | 2000 | 2000 | 2000 | 2000 | |
2500 | 2500 | 2500 | 2500 | ||
3000 | 3000 | 3000 | 3000 | ||
4000 | 4000 | 4000 | |||
5000 | 5000 | ||||
10000 | |||||
3、推荐使用温度
品种 | 套管材料 | 外径（mm） | 使用温度（℃） | |
长期使用 | 短期使用 | |||
镍铬—镍硅 | 1Cr18Ni9Ti | 2.0 | 600 | 700 |
3.0,4.0,5.0,6.0,8.0 | 800 | 900 | ||
GH3030 | 2.0,3.0 | 800 | 900 | |
4.0,5.0 | 900 | 1000 | ||
6.0,8.0 | 1000 | 1100 | ||
镍铬硅—镍硅 | 1Cr18Ni9Ti | 2.0 | 600 | 700 |
3.0,4.0,5.0,6.0,8.0 | 800 | 900 | ||
GH3030 | 2.0,3.0 | 900 | 1000 | |
4.0,5.0 | 1000 | 1100 | ||
6.0,8.0 | 1100 | 1200 | ||
GH3039 | 2.0,3.0,4.0 | 1000 | 1100 | |
5.0,6.0,8.0 | 1100 | 1200 | ||
镍铬—铜镍 | 1Cr18Ni9Ti | 2.0 | 500 | 600 |
3.0,4.0,5.0 | 600 | 700 | ||
三、工作原理
是两种不同成份的导体两端经焊接，形成回路，直接测温端叫工作端，接线端子端叫冷端，也称参比端。当工作端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。铠装热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。

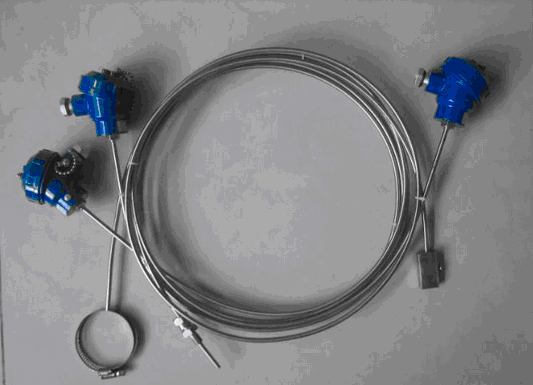

铠装热电偶的结构原理是，是由导体、高绝缘氧化镁、外套1Cr18Ni9Ti不锈钢保护管，经多次一体拉制而成。铠装热电偶产品主要由接线盒、接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。
四、安装及检修须知
1、安装之前须***经过校验
2、压块安装高度须***一致，通常在层面以上150~200mm处
3、压块焊接要求用三面点焊，热偶插入口不要点焊，侧面点焊要注意别将止动螺丝给焊死；
4、管道壁温应该上下对称安装
5、铠装热电偶须***插入到位，止动螺丝紧到位
6、铠装热电偶引出建议使用小槽盒
7、铠装热电偶 固定须***使用不锈钢丝替代
8、铠装热电偶与炉墙接口处须***包扎，然后穿入自制的保护管引出
9、为了预防锅炉的沉降，建议使用过渡接线盒，然后再用补偿导线连接至前置器
10、炉墙与前置器的桥架或者保护管不应是封闭式的，要预防高热流直接进前置器而损坏了里面的元件
11、前置器安装位置不能过远，否则热偶长度不够
12、接线应该正确
