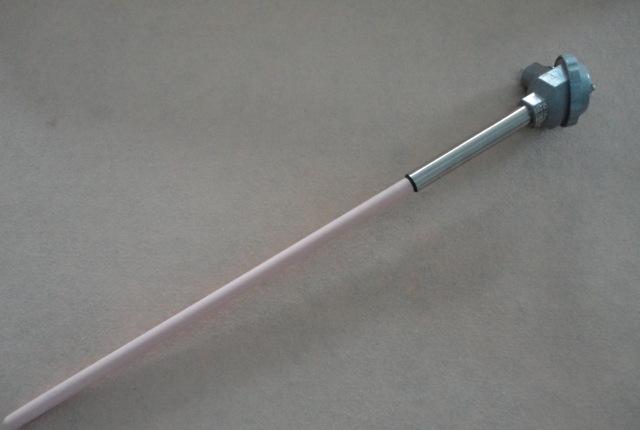

一、概述
工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
二、产品标准
1、温度测量范围和允许误差
热电偶类别 | 代号 | 分度号 | 测量范围℃ | 允许偏差△t ℃ |
铂铑30-铂铑6 | WRR | B | 0～800 | ±1.5℃或±0.25%│t│ |
铂铑10-铂 | WRP | S | 0～1600 | ±1.5℃或±0.25%│t│ |
镍铬-镍硅 | WRN | K | 0～1300 | ±2.5℃或±0.75%│t│ |
镍铬-铜镍 | WRE | E | 0～800 | ±2.5℃或±0.75%│t│ |
注“t”为感温元件实测温度
2、热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用T0.5表示。
3、热电偶公称压力
一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不***与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。
4、热电偶***小置入深度
应不小于其保护管外径的8～10倍（特殊产品例外）。
5、热电偶绝缘电阻（常温）
常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。
a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100.
即Rr.L≥100 MΩ。M L＞1m
式中：Rr-热电偶的常温绝缘电阻值MΩ
b.对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ
上限温度绝缘电阻
6、热电偶的上限温度绝缘电阻应不小于下表现定：
上限温度tm℃ | 试验温度t℃ | 电阻值MΩ |
100≤tm＜300 | t=tm | 10 |
300≤tm＜500 | t=tm | 2 |
500≤tm＜850 | t=tm | 0.5 |
850≤tm＜1000 | t=tm | 0.08 |
1000≤tm＜1300 | t=tm | 0.02 |
tm＞1300 | t=1300 | 0.02 |
三、型号命名方式
W | R | 规格 | 内容 | ||||
R | 铂铑30-铂铑6 | ||||||
P | 铂铑10-铂 | ||||||
N | 镍铬-镍硅 | ||||||
E | 镍铬-铜镍 （镍铬-康铜） | ||||||
热 电 偶 材 料 | - | 1 | 无固定式装置式 | ||||
2 | 固定螺纹式 | ||||||
3 | 活动式法兰 | ||||||
4 | 固定法兰式 | ||||||
5 | 活动法兰角尺形式 | ||||||
6 | 固定螺纹锥形保护管式 | ||||||
安装固定形式 | 2 | 防溅式 | |||||
3 | 防水式 | ||||||
4 | 隔爆式 | ||||||
接线盒形式 | 0 | ø16mm保护管 | |||||
1 | ø25mm保护管（双层套管） | ||||||
2 | ø16mm高铝质管（单层套管） | ||||||
3 | ø20mm高铝质管 | ||||||
设计序号 | |||||||
W | R | □ | - | □ | □ | □ | |
四、工作原理
热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就指示出热电偶，产生的热电动势的对应温度值。
热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。
装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成
